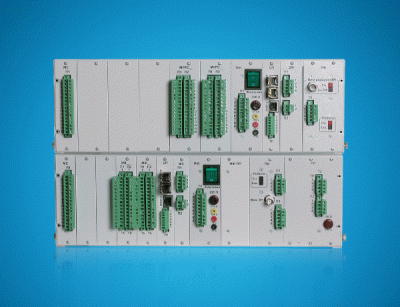

«ОРIОН» АПК


Апаратура передачі команд

Термінали «ОРIОН» (TХ-передавач, Rх-приймач) призначені для передачі і прийому команд релейного захисту (РЗ) і протиаварійної автоматики (ПА) між енергооб'єктами. Прилади використовують високочастотні тракти (ВЧ-тракти) ліній електропередач (ЛЕП) 110-750 кВ як середовище передачі.

Для підвищення перешкодозахищеності і надійності апаратури передачі команд «ОРIОН» -АПК (Тх / Rx) використаний принцип розширення спектра сигналу (spread-spectrum-SS). Для кодової послідовності, що розширює спектр сигналу ( "розширювальний код"), вибрав М-код, що формується бінарної фазової маніпуляцією, яка ефективно використовує весь виділений для ВЧ сигналу канал (шириною 4 кГц). Передавач передає той код (з набору) який відповідає заданій команді (або контрольному сигналу під час відсутності команд). При цьому в приймальнику реалізований принцип «оптимального прийому сигналу» - обчислення кореляції сигналу з кодами.
