Апаратура для реєстрації дискретних сигналів і сигналізації

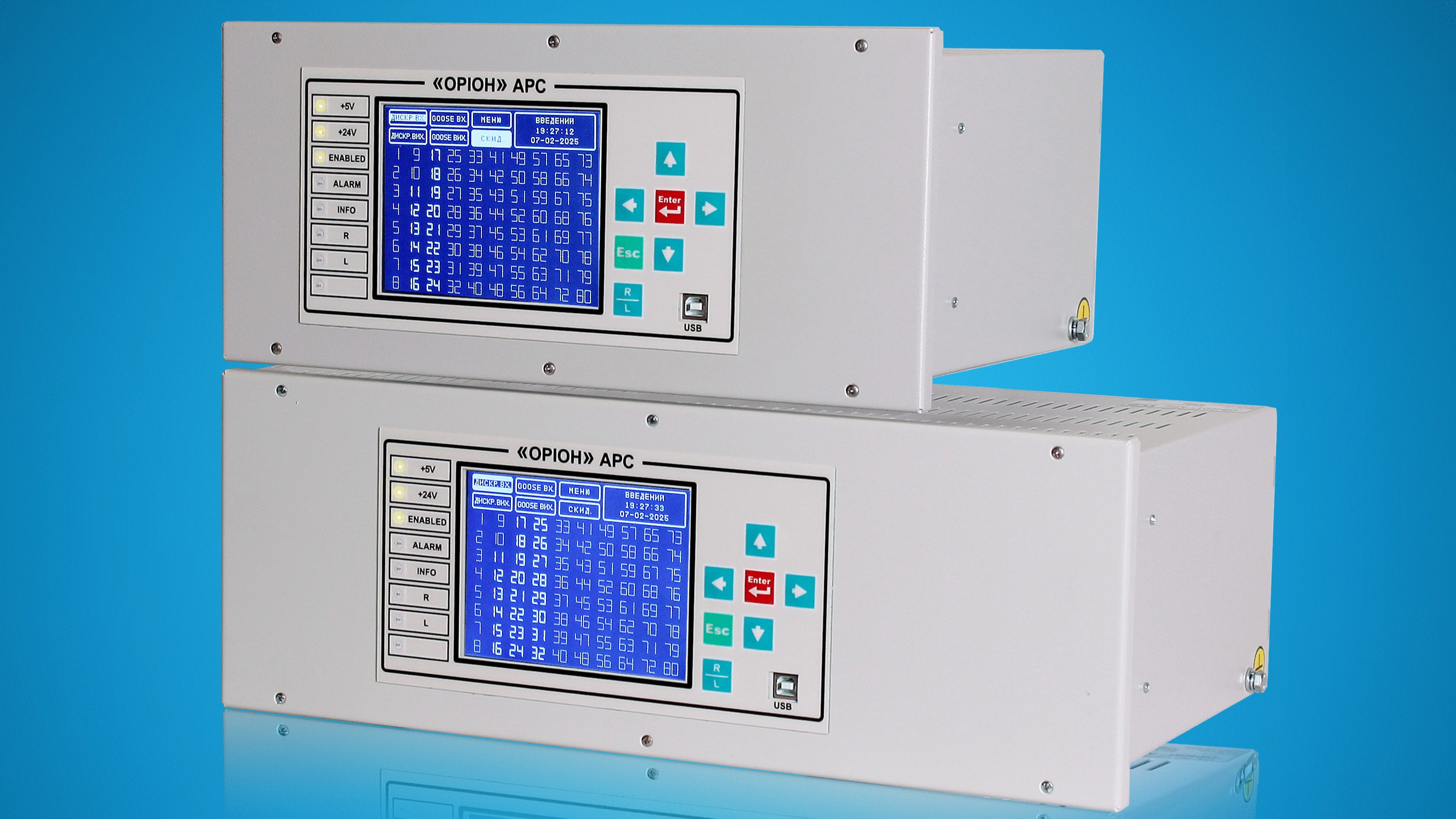

Апаратура реєстрації і сигналізації «ОРІОН» АРС призначений для індикації дії схем релейного захисту (РЗ) і протиаварійної автоматики (ПА), шунтування високоомних вхідних датчиків мікропроцесорних терміналів РЗ і ПА, реалізації одержуваної інформації на термінали РЗ і ПА, а також на центральну сигналізацію енергооб'єкта . Функціонально повністю замінює застарілі сигнальні пристрої (РУ-21, РЕУ-11, ЕС і т.д.).
«ОРІОН» АРС застосовується на енергооб'єктах в складі схем РЗ, ПА та управління з великою кількістю керуючих та інформаційних сигналів:
- схеми управління передавачами і приймачами АПК «ОРІОН», АКА «Кедр»,
- «УПК-Ц», «АКПА-В», АES600(ETL600) и др.,
- схеми протиаварійної автоматики;
- захисту автотрансформаторів, автоматики вимикачів високої напруги і ін.
Виконує наступні функції:
- фіксація вхідних дискретних сигналів, що перевищують заданий поріг по напрузі (струму), тривалістю більше задається інтервалу;
- відображення спрацювали дискретних входів на власному дисплеї;
- запис в незалежну пам'ять перемикань дискретних входів (журнал подій);
- реалізація отриманої інформації на зовнішній реєстратор і (або) в локальну інформаційну мережу об'єкта. Інтерфейси: RS 485/422, оптичний;
- обробка отриманої інформації для реалізації за допомогою вихідних реле на термінали релейного захисту, автоматики, управління, а також на центральну сигналізацію об'єкта.
